MICROFONO CUSTOM

1/8/2015 Usando como siempre, piezas de mi amplio stock de chatarra, me propongo construirme un micrófono a medida. Lo mas importante es que tiene que funcionar muy bien con  audio clásico, lo siguiente es que tiene que ser de pedestal y lo suficiente alto para que hable sin bajar la cabeza, y por último tiene que tener el aspecto que a mi me gusta de los micros "fat boy" de broadcasting de los años 50/60. En resumen, como dirían mis hijos: "Un micro tocho"

Boceto  EA1HFS

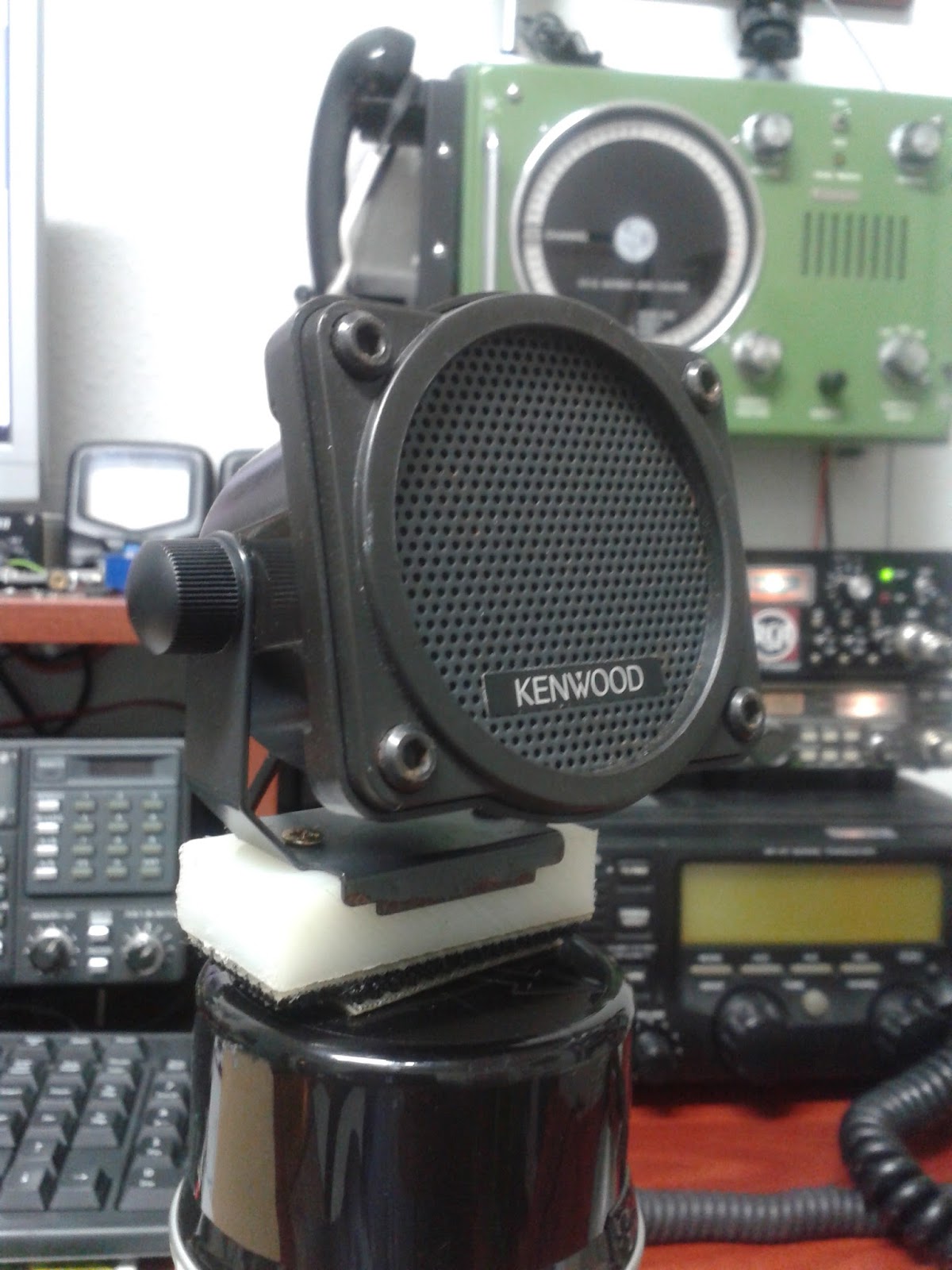

De momento cuento con una carcasa de un  altavoz portátil kenwood orientable, en la que me cabe cualquier cápsula disponible, y su  calidad y aspecto es lo que ando buscando.

También tengo varias capsulas dinámicas de diafragma grande, pero me está tentando una antigua capsula Shure 401B, con el transductor independiente. Lo mejor si quiero un sonido claro y retro.
Proviene del clásico micro de mano que es mas duro que una piedra, y es igual de duro pulsar el PTT.

















El pedestal, todavía no lo he encontrado, pero sé que tiene que levantar la rejilla del micro a 25 cms de la mesa, como mi querido Astatic D104.  Buscaré una lampara antigua en un desguace. Mientras tanto esta subido en un spray de pintura para ir haciendo pruebas de sonido y ergonomía.

Pulsadores PTT:
Si todo avanza en el sentido previsto habrá que dotarlo de un pulsador de presión y otro de lock, o encontrar uno mixto como el que utiliza Fonestar en sus micros, y ademas que también tenga un aspecto adecuado con el engendro. Quizás el pulsador PTT, bajo la cabeza del micro, donde ahora hay una pieza blanca de nylon, y el interruptor Lock en la peana.

11/8/2015 Unos días despues continúo la fabricación de mi micrófono "retro". He encontrado piezas nuevas, un pedestal profesional y una capsula dinámica de alta calidad Fonestar, la Shure era algo chillona, segun decían mis amigos en radio.

La nueva cápsula acolchada mediante una lámina de neopreno alrededor, queda encajada perfectamente dentro de la carcasa orientable kenwood.

Para aguantar la cabeza con el pie, he construido una lira con chapa reciclada de aluminio.

El pedestal es teléscópico y con una peana pesada de fundición que mantendrá el micrófono en su sitio. Con un diseño muy sencillo pero muy robusto. El cableado va interior salvo la salida audio de la cabeza.

Me ha costado un ratillo taladrar la base para hacer la salida del cable y la instalación del interruptor.

Al final, encontré un Pulsador/interruptor procedente de un radioteléfono marino desguazado. Hacia adelante es un pulsador momentáneo y hacia atrás queda enclavado . Justo lo que hacía falta.

Le ponemos un buen cable rizado con refuerzo de retráctil negro en los extremos y un conector de cuatro pines, y ya tenemos micro para años de servicio.

Puede que no sea tan bonito como mi apreciado Astatic D104, pero tiene muchos puntos a su favor que le van a poner como favorito sobre la mesa:

• No lleva alimentación, es dinámico, salvo la capsula no hay mas electrónica.
• La capsula es de 600 ohmios como los equipos de radio y no hay que adaptar nada.
• El soporte es profesional y sus roscas son standard para poner otros accesorios si hace falta .
• La cabeza puede albergar otras capsulas experimentales en caso de futuras tentaciones.
• Todo el conjunto es mas que robusto, es como una herramienta para hablar.
• La actuación sobre el PTT es sencilla e intuitiva al tacto.
• Esta fabricado a mano por mí, lo que le hace UNICO, y eso es muy importante ¿no?.

22/8/15 Ya estoy en QSO en 40 metros con él, nos escuchamos....

MICROCASCO DE CONTROL AEREO PARA RADIOAFICION

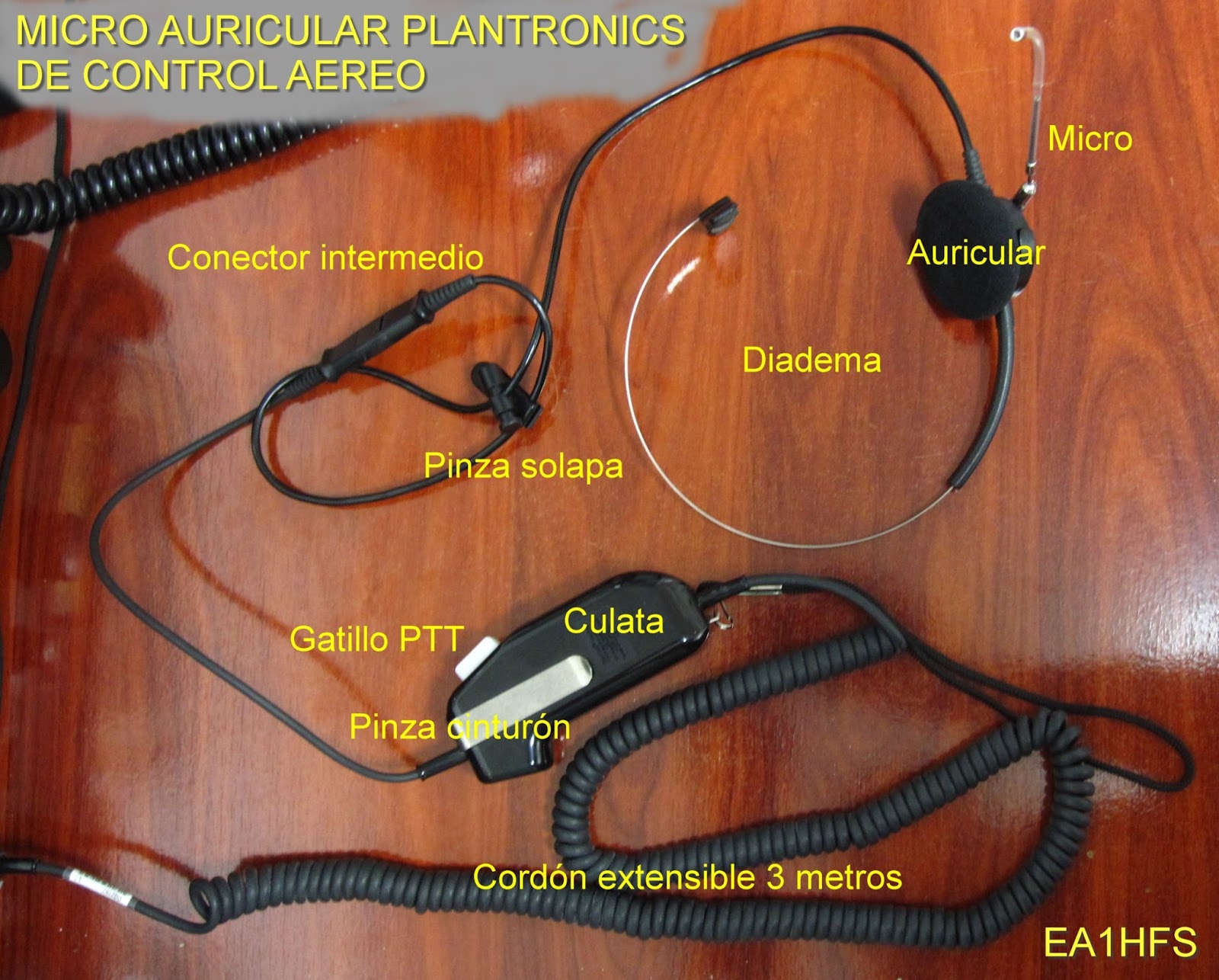

Hace tiempo que mi amigo Pablo me regaló un microcasco Plantronics retirado del servicio de control aereo. En su momento le realicé las oportunas modificaciones para usarlo con un equipo Kenwood TS50. Las primeras conclusiones , y los controles recibidos por mis amigos nos llevaron a denominarlo el "micrófono de plutonio" debido a su evidente ganancia en relación con su ligereza.

Bromas aparte, ahora que he tenido que adaptarlo a mi equipo Icom M710 para uso diario, he decidido dejar constancia de las capacidades de este accesorio profesional.

Viendo la foto de todo el conjunto, parece que es aparatoso, pero una vez que te pones la diadema en la cabeza, todo "va sobre ruedas". Te encuentras siempre a mano la culata PTT, si la tienes sobre la mesa, o sujeta al cinto. Te puedes mover o cacharrear por las estanterías sin perderte nada, y sin que te pierdan en el QSO , ya que el el cordón te permite desplazarte hasta 3 metros si es necesario. En un concurso por ejemplo puedes ir al WC, sin dejar de participar, jejeje. Ademas el micro solo te recoje los ruidos de la boca jejeje.

El conjunto entre otras cosas dispone de un previo amplificador de micrófono de muy alta calidad con mayor nivel que un Icom SM20 por comparación, y cuenta con limitador automático de nivel de escucha en el auricular.

Esto hace que los demás te escuchen muy claramente aunque hables bajo, y ademas que puedas estar escuchando muchas horas sin fatiga ni sobresaltos de volumen, aunque quites el AGC del receptor.

El peso de la diadema es tan ligero que a los cinco minutos te olvidas que la llevas puesta. Si te pones ademas la pinza de solapa, no se siente ningun tirón del cable hacia abajo. Está claro que está diseñado para profesionales de la comunicación, que pasan mucho tiempo en radio.

Modificación interna para Kenwood con alimentación separada.

El microteléfono viene originalmente con un conector específico para las mesas de control aéreo que es un conector doble y simétrico, similar a un jack de 6 mm. estereo con dos conectores en paralelo.

Lo primero es identificar el cableado, tramo trasero audio auricular, en el medio el PTT y la punta es el audio del micro. Está previsto que reciba la alimentación "fantasma" junto con el audio del micro.

Si queremos usarlo para un equipo que lleve separada la alimentación del micro habrá que insertar un condensador de desacoplo y una resistencia, para separar mic de alimentación, como se vé en la foto.

En el caso del Icom, lleva la alimentación junto con el audio, así que la modificación interna es mínima.

Dentro dela petaca del PTT hay mucha electrónica que por lo que he leído es un preamplificador de micro que emula al nivel de salida de un micro de carbón,  he buscado pero parece que los chicos de Plantronics, no quieren compartir mucha información técnica.

Lo que he hecho en mi caso es un cable de bypass entre el cableado de micro del rectángulo negro de conexiones (izquierda) y el rectángulo negro de salida al microcasco (derecha en la foto), y ya me dá un nivel bastante alto de mic.

Conjunto mando culata PTT y  microauricular.

Calidades: Al tratarse de un sistema standard en todos los aeropuertos del mundo, yo supongo que estos auriculares han pasado el examen y certificaciones de todas las Agencias Internacionales de Aviación, por lo que el tema de la calidad constructiva y ergonómica  ya está resuelta de sobra. Ni que decir tiene que los componentes, plásticos, metálicos y electrónicos son de muy buena calidad. En mi caso y a pesar del uso que tiene este microauricular, se encuentra el plena forma física. Todas las rótulas articulaciones y ajustes se notan como nuevas. Los cables están reforzados con fibra sintética en el interior, y el funcionamiento en audio es excelente.

PTT :pulsando es momentáneo y deslizando bloquea.

Una característica a destacar es que se puede configurar el PTT de dos formas para que funcione como un micro de mano que solo actúa mientras pulsas, o también girando el perno de plástico que se vé en la foto, pues podemos actuar sobre el PP por pulsación o por deslizamiento, quedando enclavado como un "LOCK" para un charla un poco mas larga.

Conector Icom Marino

Por último, la conexión a la radio, el IC M710 viene con un conector poco frecuente, que es como uno de 8 pines pero alreves macho. Originalmente la radio traía un teléfono completo, por lo que hay señal de audio Rx tambien en el conector de micro. No hay que poner ningún mini-jack ni nada, la conexión es total, y el audio queda controlado por el mando de volumen.

Para mi es recomendable 100%

Si quieres escuchar como suena, solo tienes que encontrarme en radio, yo practico casi todos los días.

ICOM R71E - Modificación Filtros FI

Soy muy aficionado a la banda de 40 mts, y cuando vives en  en España, esto  conlleva soportar casi siempre, un nivel muy alto de ruidos, interferencias, splatters, etc. Por este motivo procuro recibir con el filtro mas estrecho posible que disponga el receptor, el audio recibido, suena mas" telefónico", pero es mas cómodo escuchar solamente a la señal deseada sin la compañía las señales colindantes. Cuando hablo de colindantes me refiero  a esa percepción de conversaciones distorsionadas en tono muy grave o muy agudo y tambien pitidos de portadoras o modos digitales.

Con este objetivo, he conseguido dos filtros, para intentar mejorar lo que ya es muy bueno, el Icom R71E

KOKUSAI MF-455-11GZ     2.4 Khz  para SSB narrow

ICOM FL-273          300Hz   para CW narrow

El filtro Icom FL273, lo he "recuperado" de una placa del difunto GM-110DSC, que es un equipo que me está reportando mas en piezas aprovechables de lo que pensaba.

El filtro Kokusai lo he adquirido en Polonia mediante ebay, y costaba la tercera parte que un FL44.

Este filtro es mecánico, y suelen tener un fallo común, (por eso son mas baratos), que consiste en que se degrada una espuma de amortiguación interna con el tiempo y se queda pegajosa. Como ya había visto el truco en internet antes de adquirirlo, según me llegó, desmonté la carcasa, limpie todo cuidadosamente con acetona industrial y un pincelito. Los tubitos resonadores quedaron impecables, y sustituí la amortiguación de espuma con algodón común.

Este filtro mecánico lo llevaban algunos Icom (IC730-IC740) de la época, lo he visto en algún manual, el mío lleva un Murata CJF455K5 cerámico, creo que de inferior categoría, y muy típico en los receptores de gama media. Los diagramas que he visto del Kokusai me han gustado mucho.

El patillaje de los filtros que voy a instalar no coincide con los agujeros del circuito impreso, así que hay que tumbar los filtros y prolongar las patillas hasta los agujeros. Las carcasas metálicas quedan fijadas con cinta de doble cara. sobre las superficies libres. No hay otra manera de hacerlo, bueno se puede hacer con una placa de circuito impreso adaptadora, pero yo ando con prisas siempre.

Situación inicial, con el Murata arriba a la izquierda y el hueco en CW narrow.

Levantando la placa con mucho cuidado, para sacar el Murata y la resistencia R86

Instalado el Filtro mécanico  455 y  el de cuarzo para CW

El filtro de CW queda elevado sobre la pletina lateral.

Vista general de la placa despues de la modificación.

Ya lo he probado y funciona perfectamente, se nota mucho el cambio de 2,8 Mhz a 2,4 Mhz en SSB. Cuando pasas de filtro Ancho al Normal,  la señal destaca limpia al desaparecer el ruido de los lados.

En general el PBT actua mejor en posición Normal que con el filtro cerámico anterior, en cuanto a pulsar la posición Narrow, que antes de la modificación no funcionaba, en fonía actúa tambien, pero no tiene mucho sentido, ya que la voz se escucha excesivamente entubada por la angostura del filtro.

Respecto al filtro super estrecho de 300 hz para CW, pues corta a cuchillo, y aunque no soy telegrafista,  lo he instalado  porque disponía de él, y habiendo levantado la placa, merecía la pena meter los dos, evitando una segunda operación posterior. Estos movimientos de placa de circuito impreso, no me gustan nada. Quizás si pueda utilizarlo para modos digitales.

Pruebas con programa Spectrogram: donde una imagen vale más que mil palabras.

FILTRO LSB WIDE permanece igual.

FILTRO LSB NORMAL - Despues de la modificación.

Filtro LSB NORMAL reducida con PBT -  (aprox .2.2 Khz) excelente Rx.

Filtro CW NARROW - Despues de la modificación.

Vista del Filtro WIDE + Filtro NOTCH

Si quieres ver la prueba en audiovisual, pincha el enlace:

https://youtu.be/G_i7qA9dPo0

VFO EXTERNO CON ARDUINO

Para empezar un proyecto, hay que tener motivación, y no hay mejor motivación que la necesidad.

Yo adquirí un Yaesu FT400C , un equipo de HF con 10 sintonías fijas a cristales de cuarzo.

El reto, para mí,  era dotarle de sintonía variable a traves de un artefacto externo, manteniendo su impecable frontal intacto..

Despues de varias posibilidades, me decanté por la idea de hacerlo con un Arduino, y así de paso abrir esta puerta que me permitiría acercarme a un mundo digital que nos rodea por todos lados.

Lo primero era absorber toda la información disponible en la red y elegir un dispositivo Arduino que me valiese un poco para todo lo que quería hacer. Me decanté por un Mega, y empecé con los ejemplos básicos. Como los resultados son inmediatos esto anima mucho a seguir.

Por poco dinero me traje de China un set de complementos que me parecieron interesantes, dos DDS AD9850, algún display, conectores, reloj, encoders, y varios.

Monté el primer prototipo copiando, pegando y añadiendo lineas a varios programas existes.....cree a mi pequeño Frankestein

Despues de disfrutar con el experimento, venía la fase mas comprometida, la mecanización  dentro de una caja definitiva. Para esto volví a recuperar algo de mi cajón de los trastos, y vacié un receptor digital Icom GM-110DSC que me había venido pegado a mi equipo marino ICOM ICM710.

Tenía todo lo necesario, encoder, teclado, pulsadores, altavoz  y una pantalla. Y una trasera llena de conectores muy utiles. BNC, SO249, Audio, RS232, de todo cuanto pudiera necesitar.

Ademas el chasis era doble, para meter montajes arriba y abajo y el tamaño de una emisora de 2 metros.

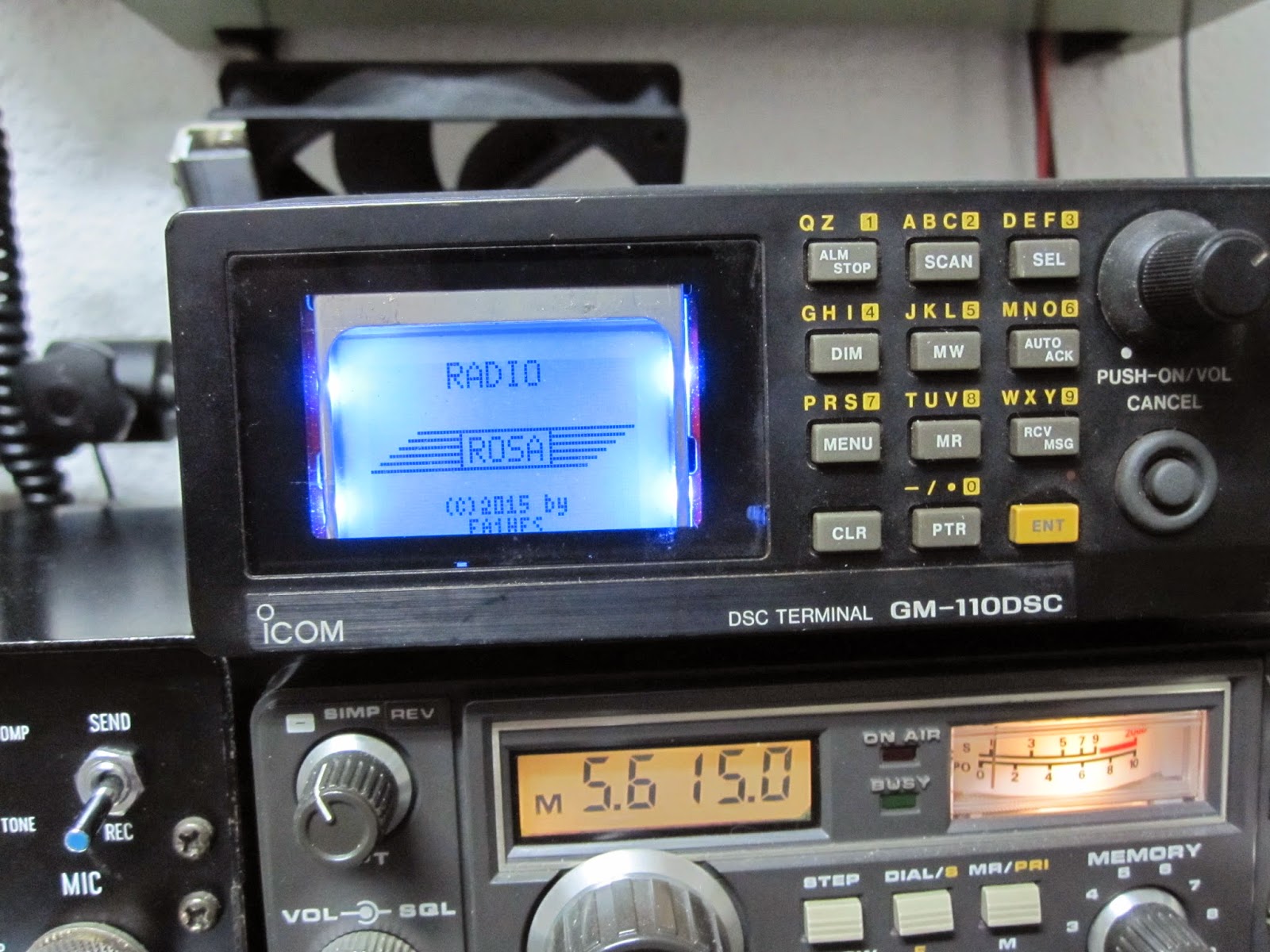

Primera prueba de software y conexiones dedicada a mi esposa ROSA, ¡¡¡Funciona!!

La Yaesu FT230 debajo solo es para referencia de tamaño, no tiene nada que ver con el VFO

27/5/15 Ya funciona la pantalla en modo VFO: Despues de unas horas, cableando la placa del DDS y aprendiendo los comandos de manejo del display Nokia 5110 y sus particularidades. He tenido que modificar el programa inicial de pruebas que arrancó en una pantalla de 16x2.  Con la disposición de los digitos mas significativos de la frecuencia en grande, y el resto de información en un tamaño normal que veo desde la silla, sin acercarme, me recuerda un poco a la pantalla del Yaesu FT817. De momento se queda así, y me queda pendiente ponerle el reloj UTC incorporado. Pero las posibilidades de esta pantalla  son enormes, es una pena que tenga solo 3 cms de ancho.

14/6/2015 : Inclusión modulo RELOJ en el artefacto:

Aprovechando una plaquita DS1307 Real Time Clock, procedente de China, como todas estas cosas, con un precio de risa, la he metido dentro del chasis del VFO, con la intención de ver la hora UTC en el propio display. El módulo lleva su propia batería de mantenimiento en la parte inferior, prevista para años de funcionamiento.

Las conexiones son del tipo I2C, con lo que no colisionan con ninguna de las que ya tengo utilizadas en el Arduino. Solo he tenido que soldar 4 cables. Copiar el programa tutorial para poner en hora desde el ordenador. Tambien he copiado y modificado la parte donde se muestra los dígitos de hora, etc.

Posición en el chasis abajo a la derecha del Arduino.

La plaquita mide unos 2 x 2 cms

Aparece la prueba de hora en la parte inferior del display.

Las posibilidades de un reloj con fecha incluido, aumentan la versatilidad del VFO, puedo pensar en programar distintas sintonías, incluso dejar registro externo de los contactos realizados. Si te pones a pensar... se pueden hacer bastantes cosas.

YAESU FT-400C - 2ª parte - La avería

A principios de Diciembre de 2015, este equipo se averió sin previo aviso, era imposible sintonizarlo. Lo primero que pensé es que se trataba del VFO externo que había fabricado para él, pero después de desconectarlo, intenté hacerlo funcionar con el único cristal fijo que tenía instalado, y tampoco funcionaba.
Se trataba por tanto de un fallo interno, mmmm..

Despues de abrir las tapas y empezar las comprobaciones, me dí cuenta que al menos un oscilador que debía aportar una señal para referencia del PLL y tambien mezclar con la FI no  funcionaba.

Consulté con los amigos que realmente saben de esto, y llegamos a la conclusión que el cristal de cuarzo de 62.3000 pudiera haber muerto en acto de servicio.

Se comprobó el circuito con otro cristal de frecuencia parecida y si que funcionaba, lo que reducía la solución a instalar otro cristal nuevo.  Acepté varios consejos, entre ellos congelar el cristal.
Busqué alguno usado, pero no encontré ninguno de esa frecuencia exacta. Al final tuve que encargar un cristal nuevo en Inysa (que ya no se llama así), y tras dos intentos de  cristales nuevos que no funcionaban, les mandé el modelo estropeado y ya me mandaron uno OK.

Mi amigo Pablo desmontó y comprobó el modulo PLL UNIT con el Osciloscopio  y se veía una señal sinusoidal potente. Me lo devolvió todo en piezas como hace ultimamente. Lo monté de nuievo todo en su sitio y el equipo parecía haber resucitado. Bien!!

Había que retomar el proyecto, y meter el VFO en una ubicación definitiva, solida y con un interface multiuso, que quedase estéticamente bien encima del Yaesu.
Entre unas cosas y otras estábamos en Marzo de 2015 y  estaba metiendo la nariz en otros proyectos.

Continúara en la tercera parte

YAESU FT400-C 1ª parte - Puesta en marcha.

Me decidí  a comprar este raro transceptor de HF, sabiendo solo tres cosas de él:

1. Que tenía la sintonía por cristales fijos y se utilizaba para marina y servicios móviles.
2. Que el vendedor disponía del manual de usuario y servicio.
3. Que estaba nuevo sin uso, y su número de  serie: 1-050002

Y cuando lo recibí, al abrir la caja, me encontré:

Cosas buenas:

• Un equipo efectivamente nuevo  con un diseño peculiar, como se ve en las fotos, algo diferente a los equipos de radioaficionado, y con un aspecto muy profesional. Las dimensiones son mayores de lo que imaginé, especialmente el fondo contando su gran radiador de aluminio, sin ventilador.

• Un generoso cable de alimentación y su conector diferente a todos los Yaesus amateur.
• Micrófono de mano en estado nuevo de fabrica.
• Un manual original de Yaesu, con casi toda la información técnica para meterse en aventuras.
• Un interior impecable, sin rastros de manipulación, con todas las etapas bien separadas por módulos y construido de forma robusta con  buena calidad, y abundante aluminio.
• Espacio interior sobrante, para introducir otro horno de 10 cristales o cualquier montaje.
• Lo conecté a 12 volts, las luces encendieron y el altavoz siseaba

Cosas  no tan buenas:

• De las diez sintonías fijas previstas por cristal, solo había una instalada para recepción de la frecuencia marina de socorro en 2.182. Khz que no me servía de nada, y menos para transmitir pruebas.
• De los tres modos de modulación previstos en el conmutador, solamente estaba instalado el filtro de USB, que es el que se utiliza para comunicaciones en HF marítimas. Este equipo lleva un filtro de cuarzo de 8 polos por cada modo (USB-LSB-AM), no como en los equipos amateur con un solo filtro para SSB. Los otros filtros se consideraban "opcionales" en un equipo marino.
• Las posibilidades de sintonía eran de 1.900 a 19.000  Khz, no sube mas, aunque yo raramente subo de los 17mts.

Objetivos:

Lo primero, era comprobar si funcionaba:  para lo cual era primordial conseguir algun cristal de cuarzo que transmitiese en los 20 metros USB, para ver cual era el rendimiento del transceptor, y si merecía la pena seguir adelante con el proyecto.

Cuando participaba en una rueda de cacharreo en 40 mts, el amigo Ramón EA1KO me ofreció un cristal para poder probarlo, y acto seguido me  lo mandó y pude hacer la primera prueba.

La prueba, haciendo un breve QSO acordado con un radioaficionado, fue muy satisfactoria, en concreto la recepción fue de una calidad mucho mejor de lo que me esperaba y en Tx sacaba 100 watts  de sobra.

Lo siguiente era conseguir los filtros de 10,7 Mhz  para LSB y AM, y completar las posibilidades de MODO previstas por el fabricante accediendo a las bandas amateur de 160-80-40 mts.
Por supuesto los filtros originales yaesu no estaban disponibles ni siquiera en Internet.
Si los quería nuevos, valían mas que el propio equipo. Había que investigar mas a fondo en la red, con los amigos en radio, y en los fondos propios de chatarra electrónica.
El primer filtro apareció en mi propia casa, en el desguace de una placa de un equipo marino salieron dos magnificos filtros KVG alemanes uno de USB redundante con el mio y uno de AM que valía perfectamente.

El segundo filtro lo encontré en Canada, por internet. Resulta que existió un equipo Marconi para la marina con un diseño constructivo similar. Se debieron vender mas que los Yaesus y los filtros opcionales de LSB aún estan disponibles y a precios muy razonables. Me pillé uno de LSB con un ancho de banda de 2.35 Khz, que llegó a mi casa una semana después.

Estos filtros tenían una disposición de patillaje y dimensiones distintas a las del FT400, pero con unos cablecillos y unos "tacones" y cinta doble cara los puse en su lugar. Los probé en mi unica frecuencia disponible, la del cristal de Ramón. Y funcionaban bien en Transmisión y Recepción.

Pinchar el siguiente enlace para ver las primeras pruebas con AM y USB en video

https://www.youtube.com/watch?v=Y8h6nzEe7Cw

Ultimo desafío y el mas serio:  Sintonía Variable. Construir un VFO estable que sustituyese a los cristales y me diese información en un display sobre la frecuencia y alguna otra cosa. Había la opción de comprar un kit, de los varios disponibles. Pero ya de hacerla, hacerla gorda, lo mejor sería hacer algo que fuese programable por mi mismo, para poder aplicarlo a otros equipos antiguos con distintas frecuencias intermedias y combinaciones, incluso la gestión de algunos otros parámetros interesantes de los equipos de radio.

Opte por la opción Arduino y aprender su lenguaje de programación, siguiendo el camino de otros cacharreadores satisfechos. Volví a buscar en Internet y encontré la placa AD9850 como DDS facilmente conectable al Arduino Mega. Unos meses después tenía listo el primer prototipo.

El diseño interno del FT400, sin dar todos los detalles técnicos, me permitía inyectar la señal en una entrada que tenia prevista para un segundo horno de cristales. Y utilizar el conmutador de cristales para conmutar de banda, adaptando los filtros de banda RF y LPF a la frecuencia sintonizada. De momento solo había profanado la caja  del Yaesu para poner en el panel trasero un discreto conector RCA donde meter la señal del VFO externo.

Las pruebas realizadas durante un més fueron satifactorias, y en ese tiempo fui perfeccionando la operatividad del programa, con escaneos, cambios de paso, sintonía por ratón etc. El VFO estaba montado en una protoboard como se ve en la foto. Probé en 40, 20 y 17 mts con buenos reportes de transmisión, y mas que contento con la recepción clara y limpia que me brindaban los filtros de 8 polos. El Smeter central de aguja, estaba bien calibrado y con su fondo amarillento atraía la mirada tanto en recepción como en transmisión.

Hay que hacer constar que este tipo de radios están diseñadas para operadores sin muchos conocimientos radiotécnicos, y lo mas sofisticado que ofrecen es un mando de ganancia de RF y un

clarificador, todo lo demás tiene que ir bien por diseño. Y este iba bien

Hasta que repentinamente.. ¡Finito- Kaputt - Game Over!
Una avería fortuita dejo el equipo sin posibilidad de sintonía en Diciembre de 2014.

Continuará..
