Despues de unos meses ocupado con otras radios, en este invierno 2016, retomo el FT400C con la intención de organizar su sistema de bandas, de forma que funcione exclusivamente con la sintonía del oscilador variable externo controlado con Arduino y olvidarnos de los cristales de cuarzo..Con un plan de bandas estructurado y un dial claro y atractivo a la vista.Todo ello, planteado de forma reversible, por si en cualquier momento se desea volver al estado original con sus 10 cristales fijos. El horno de los cristales y todo su cableado permanece intacto dentro de la radio.
Hay que tener claro que este es un paso intermedio en la transformación de este transceptor, ya que la sintonía actualmente es semi-automática . Aunque el oscilador externo, de forma continua, se puede sintonizar en cualquier frecuencia entre 1.6 y 19.0 Mhz, en la radio hay que conmutar el mando de CHANNEL (control de bandas) para sincronizar los filtros de banda, LPF y osciladores de banda en cada segmento de frecuencias. Utilizando unas tirillas de papel que he sacado con mi impresora, y pegandolas por el interior de las ventanillas de los cristales, me ha quedado un clásico dial de radio utilitaria. No es por que lo haya hecho yo, pero me ha quedado cojonudamente ¿verdad?.
En un futuro, la conmutación de bandas, la realizará el propio control Arduino externo, mediante unos relés que realizarán la misma función que el mando rotativo actual. En el software de sintonía, ya se han implantado las divisiones de banda, como se puede ver en el display azul del VFO externo.
Ademas este transceptor, tenía ya prevista una opción de control remoto (mecánico) como se vé en el mando de función (foto debajo), con su correspondiente conector trasero para la conmutación de 10 bandas, y otras funciones de manejo.
Parece que los ingenieros de Yaesu tuvieron una visión (donde aparecía yo haciendo este injerto) y me dejaron todo previsto, facilitándome mucho el trabajo.
Por cierto, atendiendo a la parte estética, habrá que buscar un display mayor, y que pueda tener un color similar al resto del frontal de la radio. Con un aspecto "setentero funcional " y unas prestaciones de ultima generación. El azul desentona, pero es el que me regalaron. Quedaría mejor en ambar.
 |

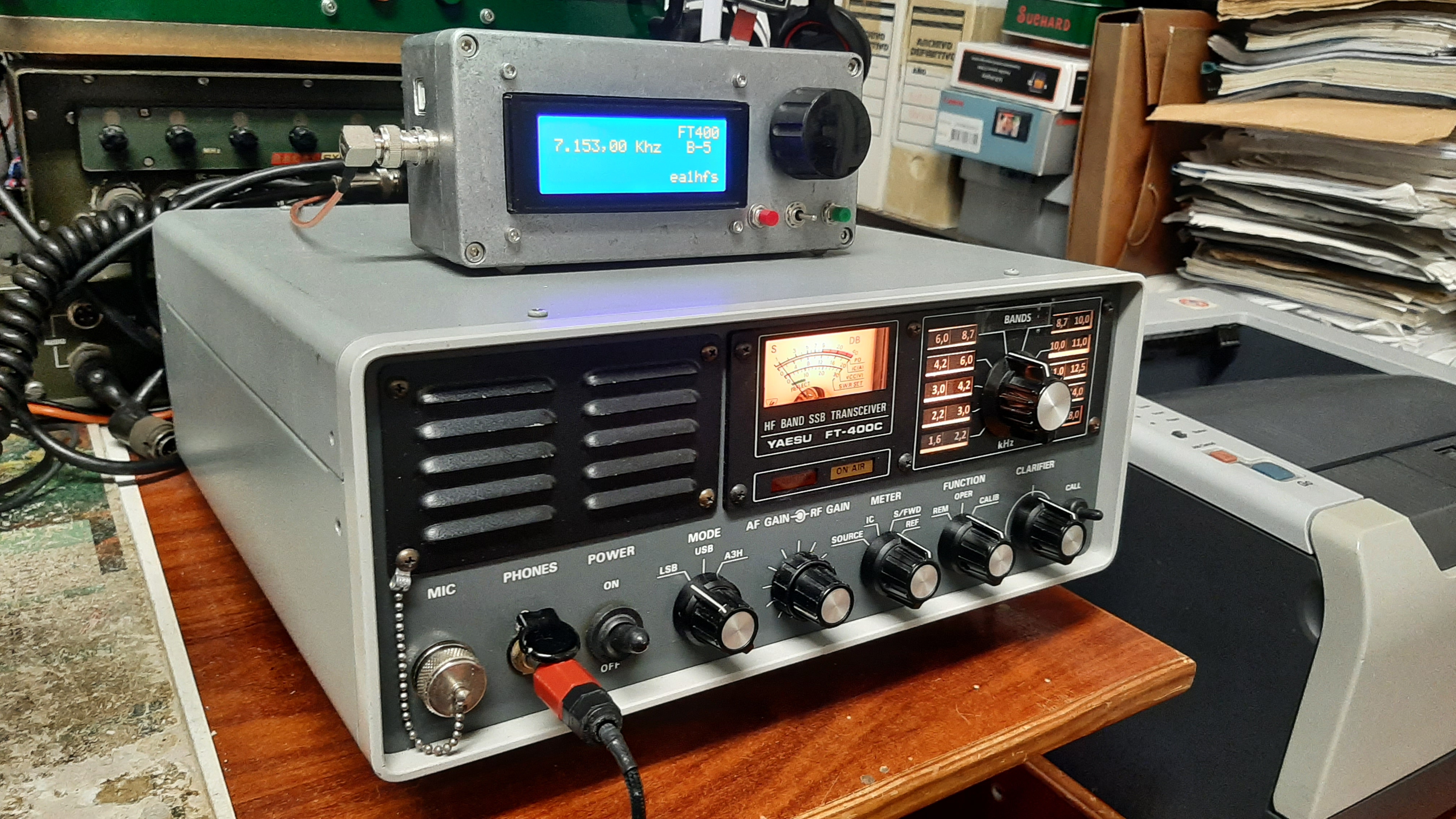

| Yaesu FT-400C con VFO externo de fabricación casera. |
Hay muchas cosas por hacer... pero estoy solo
Es una pena que haya pocas unidades de esta radio en el mercado, porque realmente es un equipo en el que se pueden hacer un montón de modificaciones. Es modular, accesible y dispone de mucho espacio por dentro Y ademas dispongo del manual original de servicio, con todo lujo de detalles.
Me hubiera encantado compartir conocimientos y proyectos con otros aficionados al cacharreo de radios. De este modo hubiésemos aprendido todos un poco más como funcionan estos aparatos de comunicación inalámbrica y también avanzar más rápido trabajando en equipo.
