SHURNER El micrófono de mesa híbrido.

Antecedentes.

Si habeís visto mi blog, ya sabeís que me gusta personalizar mis radios y sus accesorios. Este proyecto conjuga mis dos micrófonos preferidos El Shure 51 y el Turner +3B. Puedes ver la historia y detalles de cada uno de ellos  en mis publicaciones anteriores de este mismo blog.

Ambos son ya leyenda en la microfonía.

• El Shure 51 un micrófono  de 1951 con tres impedancias, fue utilizado por músicos y locutores. Tambien denominado Sonodyne. Tiene una gran cápsula dinámica de 5 cms. de diametro.
• El Turner +3B muy utilizado por radioficionados, se llama así por sus tres características (alimentación independiente, previo amplificador y compresor) la letra B es por Black, el color de esta versión. Capsula cerámica y conmutación por tres pletinas de acero y doble juego de contactos tipo platino. Nivel ajustable de respuesta y posibilidad de enclavamiento de PTT.

Aparte de la agricultura, existe mas gente que tiene este tipo de inquietudes de hibridación en otras aficiones . Una analogía en otro de mis hobbies sería la moto clásica TRITON, un famoso híbrido de una TRIumph y una norTON. Alguien pensó con mucho acierto que podía instalar el mítico motor de una Triumph Bonneville en el legendario chasis "lecho de plumas" de Norton. Para obtener como resultado una moto superior con la suma de dos partes muy buenas y fiables,  dentro del mismo estilo clásico. Esta mezcla tuvo éxito entre los años 50 y 70, la edad de oro de la moto inglesa.

Moto híbrida TRITON de Peter Ritz

Lo primero es tener fé en tu proyecto, pero si dudas, puedes hacer una prueba antes sin joder nada que ya esté funcionando.  Antes de "cortar y pegar", conecté  la salida del Shure con dos cablecillos a la entrada del circuito impreso del Turner. Y probé con las 3 opciónes de impedancia disponibles. Como era de esperar el Turner demandaba una entrada de alta impedancia como la de su cápsula cerámica original. Funcionaba muy bien y el sonido no era tan metálico como el original Turner.

Probé también el resultado ergonómico sujetando el Shure mediante bridas al pie del Turner y comprobando a que altura quedaba, y plantear donde habría que hacer la cirugía de implante.

Manos a la Obra.

Tienes que reunir el coraje suficiente para tumbar el micro sobre una tabla y cortarle con una sierra 😖

Amputación del mástil

Después quitar rebabas del corte y comprobar si entrará el diámetro del boom del micro en el interior del rectángulo seccionado. En mi caso tuve que estrechar el tubo redondo con lima y presión.

Por ese espacio rectangular tendrá que pasar el tubo y el cable de audio blindado.

Mástil original amputado y listo para el implante.

Una vez insertado el tubo vuelvo a hacer una prueba de funcionamiento con los cablecillos originales amarillo y negro  del Turner, que no son blindados por cierto. Pero en alta impedancia parece que no es tan crítico, al fin y al cabo iban metidos dentro de alojamiento metálico de la carcasa.  Funciona.

Taladro en la base del tubo y un tornillo pasante que asegure el injerto. Hay que tener el cuenta que la cabeza del Shure 51 pesa mas de un kilo.

Tubos ensamblados y prueba en precario.

Ahora hay que pasar el robusto cable verde blindado original del Shure a través de la unión de tubos, y conectarlo con la electrónica del Turner por su parte inferior, quitando los cablecillos existentes.

Es fácil, y hay hueco suficiente, queda firme y soldado al circuito impreso.

Bonus: aprovecho esta mutación para darle otro uso al conmutador de la base. De tal forma que se pueda optar por alimentar con pila interna o a través del conector de la radio. Que es más ecológico y barato.

Interior de Turner+3, construido para siempre.

Ponemos un capuchón de retractil del bueno para adaptar el tubo cuadrado al tubo redondo y proteger para que no se cuele polvo, ni suciedad aguas abajo.

Proyecto casi terminado

A este híbrido, hay que ponerle un nombre, como hicieron los de la moto, y creo que SHURNER 51+3B (SHure 51+ tuRNER + 3) es lo que le corresponde. Le pongo una nueva rotulación en la base y listo para usar.

SHURNER terminado y bautizado.

¿Que he conseguido?

• Mis viejos equipos sin procesador de audio se verán beneficiados con mayor nivel de entrada.
• Las personas con las que hablo por radio me entenderán mejor.
• Las cervicales me agradecerán la postura erguida, 10cms por encima del diseño original Turner.
• Mejorar mi  relación con el medio ambiente sin usar pilas cuando no hace falta.
• Y también mi  vista se alegrará con este pedazo de micro de diseño exclusivo.

Hasta el próximo proyecto.

XIEGU G90 FILTRO PASA ALTOS ELIMINA INTERFERENCIAS ONDA MEDIA BCI

 El Xiegu G90 es un pequeño transceptor chino SDR que cubre todas las bandas de HF y proporciona  hasta 20W en SSB. Además tiene un acoplador incorporado. Esto lo hace muy atractivo para los que gustamos de hacer radio cuando estamos de camping. Las opiniones de los usuarios son positivas.

Xiegu G90 con panel frontal separado.

Con ese ánimo, adquirí uno de segunda mano en perfecto estado. En realidad creo que no habían abierto ni la caja, porque a mi me llegó impecable. No voy a destacar sus virtudes, aunque tengo que mencionar que la calidad de su transmisión es sobresaliente para un equipo de bajo precio.

Me voy a centrar en su principal defecto: No tiene en la entrada del receptor nada que detenga las señales procedentes de la radiodifusión en Onda Media Amplitud Modulada. Le entran por todo el espectro y para mí, que vivo a menos de 1 km de una emisora regional y a dos km de otros dos mas potentes, esto lo convierte en una radio INUTIL en mi casa. Pensé en revenderlo en cuanto advertí que me aparecían informativos y partidos de futbol en todas las bandas  bloqueando las señales que intentaba escuchar. En algunas bandas la interferencia era descomunal y quedaba centrada en mitad de la pantalla aunque girases el mando de sintonía.

INTERFERENCIA: Radio Nacional de España en banda de 80M. El  Xiegu G90 original sin filtro.

Comparado a cualquiera de mis ancianos equipos, incluso comparado con un modesto USDX este receptor me parecía una BASURA, por mucha arquitectura  SDR que contuviese. Menuda decepción.

Busqué en internet si este problema les sucedía a otros propietarios, y efectivamente así era. Incluso llegue a leer en el blog de YO3HJV que el filtro pasa altos que figuraba en el esquema Xiegu G90, no lo habían incluido en la placa. Esto es inadmisible aunque sea un equipo de bajo coste.

La solución que proponían dos aficionados diferentes es fabricar el filtro e insertarlo de forma externa con dos conectores en serie con el coaxial de la antena, de tal forma que afectaría a recepción y transmisión, por esta razón se tenían que incluir al menos toroides T50-2 que aguanten los 20w  que transmite el equipo en SSB.

Desde luego era una solución, pero no de mi gusto. El caso es que fuí interesándome por el filtro diseñado por Bruce Macaulay G4ABX, que facilitaba todo tipo de instrucciones y se realizaba con componentes sencillos que yo tenía en mi cuarto de radio.

Hice un prototipo con unos toroides rojos de 8mm de diametro. Hay que arrollar 24 vueltas de hilo en cada uno y soldar tres condensadores cerámicos, tal y como se vé en el esquema mas abajo. Le puse dos conectores provisionales para comprobar si realmente funcionaba el diseño propuesto. ¡Vaya si que funcionaba!, inmediatamente desaparecieron las señales de AM en la banda de 40 y superiores. Y en 80m quedaba algún rastro pero atenuado unos 20db según el medidor del Xiegu, pero ahora me permitía recibir cómodamente en frecuencias adyacentes.

Prototipo para pruebas. Test

Una vez demostrado su funcionamiento, lo siguiente era investigar como introducirlo dentro del transceptor. Antes de abrir este equipo nuevamente estuve viendo fotos de su interior publicadas por Adrian Florescu YO3HJV. Tenía claro donde había que ubicarlo: Junto al relé de antena RTX.

Localización donde ubicar el filtro en la placa PA

Tomé la decisión menos arriesgada de insertar el filtro BCI en el coaxial que conecta la linea de recepción entre las dos placas sin tocar el circuito impreso original. Y una vez mas procedí a abrir un equipo de radio para modificarlo, con la determinación de intentar mejorarlo por mi cuenta y riesgo.

Cortando y pelando el coaxial.

Placa troquelada.

Inserción en el coaxial RX.

Detalle inferior placa con cinta adhesiva.

Busqué el sitio mas cercano donde pegar la plaquita con el filtro, y lo hice sobre el propio relé de antena RTX, corté el coaxial RX por la mitad y lo soldé a los extremos del filtro, lo pegue y lo rotulé. Volví a enchufarlo en los conectores de la placas PA y Radio  como estaba antes, encendí la radio antes de atornillar la tapa y comprobé que recibía. Así que cerré la tapa con sus tornillos esperando no haber cometido ningún error.

Placa preparada a pegar con cinta doble cara
.

Filtro instalado (pegado) sobre los relés

Filtro con blindaje de lämina de cobre.

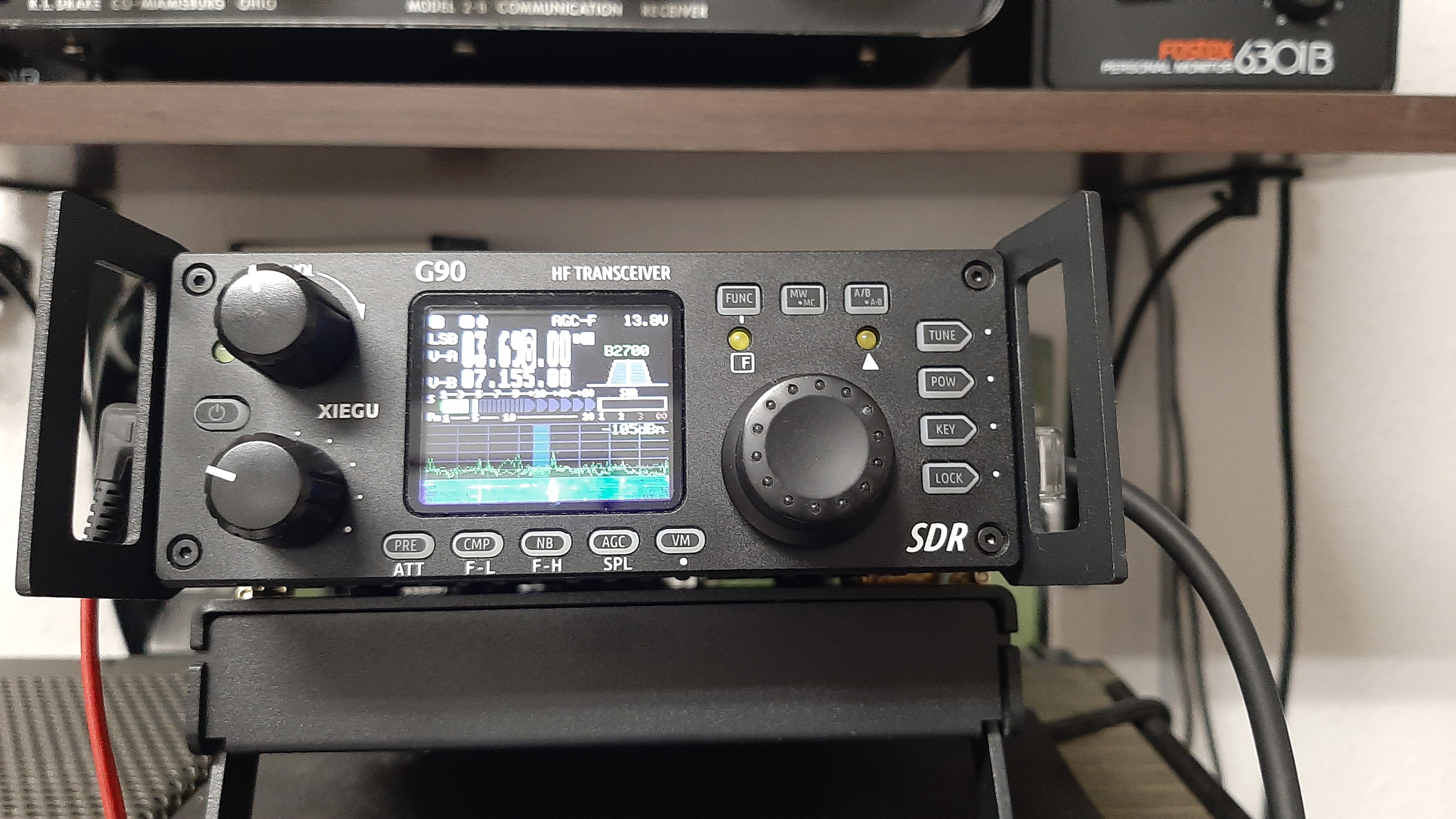

Resultado POSITIVO: Se han suprimido casi totalmente las BCI y el receptor, aunque no es perfecto, ya se puede utilizar en un entorno urbano próximo a grandes transmisores de broadcasting en AM.

En 80m ahora apenas se percibe la interferencia, en las bandas altas ha desaparecido la BCI.
Compara la foto mas arriba en la misma frecuencia 3.698 KHz.

Mis agracedimientos a G4ABX y a YO3HJV por la ayuda inestimable de sus publicaciones.

Dejo constancia de esta modificación por si alguno de vosotros quiere seguir este camino, y lo hace mejorado con tecnología miniatura. Mi placa de filtros es algo cochambrosa, pero funciona, jejeje.

Alberto -

EA1HFS

ANTENA KOMUNICA HF-PRO2 MEJORADA CON WHIP RACAL MILITAR

La antena Komunica HF-PRO2 es una vertical  multibanda para HF y 50 Mhz, prevista para móvil.

El  modelo que yo adquirí para mi camper se compone de una bobina móvil de ajuste manual y dos varillas en inoxidable de 109 y 107 cms. respectivamente que se acoplan entre ellas de forma axial con un acople de aluminio que las muerde con dos pernos que hay que apretar con una llave allen. Y luego el conjunto se rosca a la cabeza de la inductancia ajustable. La antena se sujeta por su parte inferior a una base standard mediante conector PL macho. El artefacto cuesta 92 euros.

Pros: Es ligera y cubre de 7 a 30 mhz de forma continua. El ajuste manual evita averías y complicaciones electrónicas. Técnicamente está bien acabada y es relativamente barata. Con un medidor swr la ajustas en un minuto. Yo pongo el medidor en la base de la antena. Aplico una pequeña portadora y ajusto con la mano a mínima swr. Luego lleva un freno a rosca para evitar que se mueva.

Contras: Ocupa un metro desmontada, en un vehículo es mucho. Y si la dejas montada es demasiado larga para circular. Montarla según que condiciones es una mierda, porque dependes de una llave allen nº2 y unos tornillos canijos, que si está oscuro es casi dificil montarlo bien. A mi se me ha caído la llave en la hierba dos veces, y una no la pude encontrar. Si se te sale un tornillo y se cae al suelo, puedes dar por finalizada la jornada de radio en el campo.

Ahora venden una versión con la varilla radiante telescópica que se puede llevar en la mochila. Lo que indica que el fabricante ha detectado estos mismos inconvenientes. Las telescópicas van bien de nuevas, pero cuando las pega el viento van teniendo holguras y se mueven todos los trozos.

Pensando como mejorar las cosas...

Mi equipo Racal Syncal 30  de surplus militar trae una antena de tubo de acero cobreado desmontable en tramos de unos 30 cms, enchufables y enganchados por su interior con un cable de acero que impide perder cualquier tramo. Ademas viene con un  flexo cuello de ganso o "gooseneck" que permite doblar orientarla en cualquier posición. Se fija a la radio mediante un bulón que hace bayoneta. El látigo completo mide 297 cms.

ADAPTADOR CASERO DE KOMUNICA A RACAL

Enlazar una parte buena con la otra implicaba fabricar un casquillo a torno, que por un lado roscase en la cabeza de la bobina, y por el otro aceptase el bulón bayoneta de la antena Racal y sujetase ambas partes  con firmeza, y se pudiese montar y desmontar en segundos sin necesidad de ninguna herramienta.

Yo aporté la idea, la materia prima de la pieza, me la trajo mi esposa en forma de cilindro macizo de aluminio de 30 mm de diámetro y 60 mm de largo. Y la mecanización me la realizó de forma altruista el padre de un compañero  de trabajo que es tornero ajustador. ¡Gracias Juan!

Resultado:

Conjunto de antena con todas las piezas separadas.

Se puede utilizar esta antena Racal también con cualquier equipo que no tenga acoplador, ya que se sintoniza con precisión con su bobina móvil. Se ha aumentado la longitud del radiante desde 250 cms bobina incluida  que tenía originalmente la Komunica hasta los 325 cms. Y tambien el grosor de la nueva antena mejora el ancho de banda. El cobre en teoría mejora la conductividad respecto al acero inox. La puedes inclinar el angulo de salida. Cuando la pliegas no se pierden las piezas y solo ocupa 33 cms que lo puedes meter en la mochila o en una pequeña funda dentro del vehiculo.

Conjunto preparado para transporte y montaje rápido, adaptador fijado al flexo.

Conjunto con el adaptador roscado la inductancia.

Dimensiones finales unos 33 cms.

La idea puede ser aplicada a cualquier antena de surplús de varillas enchufables. Por si acaso tienes un

amigo tornero la rosca de la Komunica es métrica 10-1

Nota: En el momento de las fotos aún no disponía del tornillo de cabeza moleteada para la fijación del bulón bayoneta del látigo radiante. He puesto un tornillo normal de forma provisional.

Mini-Proyecto técnicamente terminado. Pendiente pruebas de campo.

Batería externa para Radio Qrp

Pack de Baterías 12 v terminado y su cargador.

 Cuando estuve construyendo el QRP paraset, hice una batería externa a juego para este y otros equipos portables. Tambien puede utilizarse para una linterna o cargar un movil en el campo donde no hay enchufes.

Como es habitual en mí, reciclé las baterias de un  taladro BOSCH de mi trabajo que se había caído al suelo y se había partido la carcasa de la batería. Se repuso con una nueva y yo me llevé los restos porque me parecía que había potencia suficiente para alimentar una radio, viendo el uso intensivo que dábamos todos a ese taladro.

Tenía por casa un voltimetro digital, comprado a los chinos hace un par de años y decidí instalarlo en el frente para controlar el estado y consumo de la batería, un par de bornas de la caja de trastos, un fusible aéreo de un radiocasete muerto, un asa, chapa de aluminio, un par de perfiles  reciclados de un sobrante, un recorte de chapa polietileno para el fondo y las paredes del recinto interno de las baterías y tornillería variada.

La baterías tienen mucha energia almacenada y hay que hacer las caja con cierta seguridad si las vas a mover en portable, es facil que se caigan y pueden hacer un corto bastante peligroso, no por el voltaje, pero si por la intensidad que suministran, puedes causar un incendio. Mejor una caja aislada y fuerte.

Mi caja está fuertemente atornillada y cuenta con un compartimento aislante interior para sujetar las baterías.

Se compone de 10 unidades de 1,2 volts de Ni-Mh (sin efecto memoria).

Pongo fotos de las fases de montaje:

Paredes Contrachapado y fondo Polietileno



Tapa y fondo caja preparados.

Perfiles para aguantar las baterias y conector de carga





 Protección receptáculo baterías en polietileno.





Instalación de un fusible tipo bayoneta
